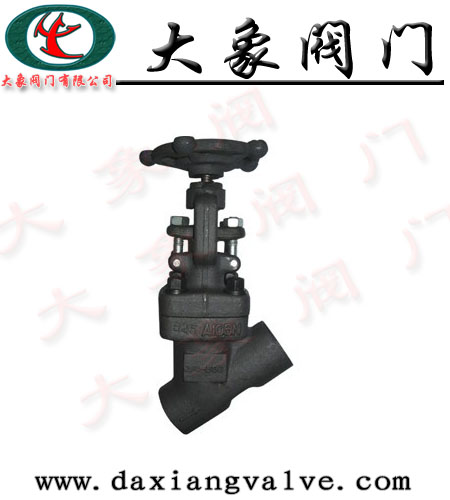

J45Y鍛鋼Y型截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
可設計成“Y”型閥的有截止閥和止回閥。
壓力自緊式Y(jié)型閥設計結構和特征
-
壓力自緊封Y型截止閥和止回閥閥門符合ANSI B16.34。檢驗與測試按API598，標記按MSS-SP-25。
-
采用以下結構
-
全徑或縮徑
-
升降式和球式止回閥
-
按需內置彈簧
-
可拆卸實心閥瓣
-
自定心壓板壓套式
-
整體式上密封座
-
明桿支架型（OS&Y）
-
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
-
承插端符合ASME B16.11
-
螺紋連接端（NPT)符合ANSI/ASME B1.20.1
-
閥瓣可變換為針型、節流型、球型、止回型
圖1：結構示意圖）
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type A182 F22
|
Type A182 F304(L)
|
Type A182 F316(L)
|
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥瓣
|
A105N
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閥桿
|
A182 F6a
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
密封座
|
A105N
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
密封環
|
F182 F304L
|
A182 F304(L)
|
A182 F316(L)
|
|
6
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
墊圈
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
8
|
閥桿螺母
|
A276 F420
|
|
9
|
軸承壓蓋
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
10
|
鎖緊螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
11
|
手輪
|
A197
|
|
12
|
對夾塊
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
13
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A1983 B8M
|
|
14
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
填料壓板
|
A216 WCB
|
A351 CF8
|
|
16
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A1983 B8M
|
|
17
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
18
|
圓柱銷
|
A276 420
|
A182 F304
|
|
19
|
填料壓套
|
A276 410
|
|
A182 F304
|
|
|
20
|
吊耳
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
21
|
提升螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
22
|
填料
|
不銹鋼絲+柔性石墨
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼；
J45Y鍛鋼Y型截止閥尺寸參數表
|
NPS
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
|
L
|
900-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
H(開)
|
333
|
333
|
332
|
408
|
406
|
524
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
900Lb-1500Lb
|
11.2
|
10.5
|
10.1
|
21.0
|
19.6
|
40.4
|
|
2500Lb
|
12.3
|
11.6
|
10.8
|
28.0
|
26.4
|
43.8
|
