產品展示 Products |
您現在的位置：首頁 > 產品中心 > 管夾閥 > GJ41X鋁合金管夾閥 |
|
| 產品名稱： |
GJ41X鋁合金管夾閥 |
| 產品型號： |
GJ41X |
| 產品報價： |
零售價（0.0000）
市場價（面議）
會員價（0.0000）
VIP價（0.0000） |
|
GJ41X-10L鋁合金管夾閥 Cast an iron pipe clamp valve
GJ41X-10L鋁合金管夾閥工作原理
當順轉手輪時，使大小閥桿同時帶動上下閘板、壓縮管套進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪只要感到適當?shù)钟|，均達到開閉極點，切勿盡力多人輔助，禁用其它工具開閉。
GJ41X-10L鋁合金管夾閥結構
本閥門由上下鋁合金閥體、橡膠管套、大小閥桿閘板、上下導柱等零件組成。
GJ41X-10L鋁合金管夾閥安裝維修
1、管夾閥門尺寸符合機械工業部標準，出廠前經過試壓，GJ41X-6按10公斤，GJ41X-10按16公斤，試壓持續5分鐘無泄漏，安裝時不必拆洗、調整、更動。
2、本閥門在管道上任意安裝，沒有介質流向限制。久時使用，如有磨損或泄漏，只需將閥體拆下調換新管套，其閥體可長期使用，經濟實惠。
GJ41X-10L鋁合金管夾閥零件材料
|
閥體
|
套管
|
閥桿
|
壓桿、手輪
|
托架
|
|
鋁合金
|
橡膠
|
鑄銅、碳鋼
|
鑄鐵
|
球墨鑄鐵
|
GJ41X-10L鋁合金管夾閥技術參數
|
公稱通徑
|
公稱壓力
|
適用溫度
|
適用介質
|
|
DN25~300
|
0.6MPa
|
小于85度
|
礦漿、磨料、干濕性粉塵類
|

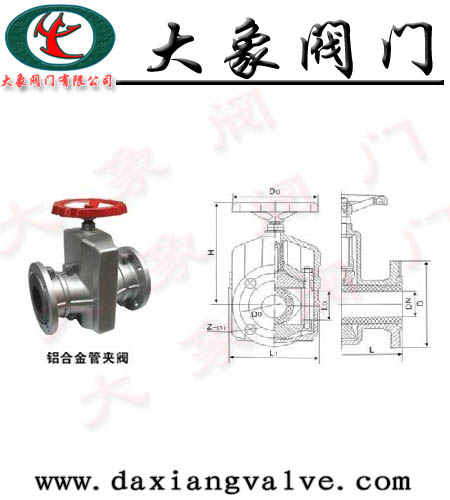

GJ41X-10L鋁合金管夾閥主要連接尺寸及外型尺寸
|
公稱通徑
|
主要連接尺寸及外型尺寸
Main outling dimensions and connection dimensions
|
重量
（KG）
|
|
L
|
D
|
D1
|
D2
|
b
|
z-φ
|
|
20
|
135
|
105
|
75
|
55
|
16
|
4-14
|
2.5
|
|
25
|
145
|
115
|
85
|
65
|
16
|
4-14
|
3
|
|
32
|
160
|
135
|
100
|
78
|
18
|
4-18
|
4
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-18
|
6
|
|
50
|
210
|
165
|
125
|
100
|
20
|
4-18
|
7.5
|
|
65
|
250
|
185
|
145
|
120
|
20
|
4-18
|
9.5
|
|
80
|
300
|
190
|
160
|
135
|
22
|
4-18
|
16
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-18
|
20
|
|
125
|
430
|
245
|
210
|
185
|
25
|
8-18
|
28
|
|
150
|
500
|
280
|
240
|
210
|
25
|
8-23
|
43
|
|
200
|
650
|
335
|
295
|
265
|
32
|
8-23
|
80
|
|
250
|
800
|
390
|
350
|
310
|
32
|
12-23
|
|
|
300
|
950
|
562
|
445
|
400
|
32
|
12-23
|
|
本公司相關管夾管產品如下：
GJ41X-10L鋁合金管夾閥 GJ41X-10H鑄鐵管夾閥
GJ41X-10C鑄鋼管夾閥 |
|
|
